Position :
  • Neon
HL-N1220V24-Cxx

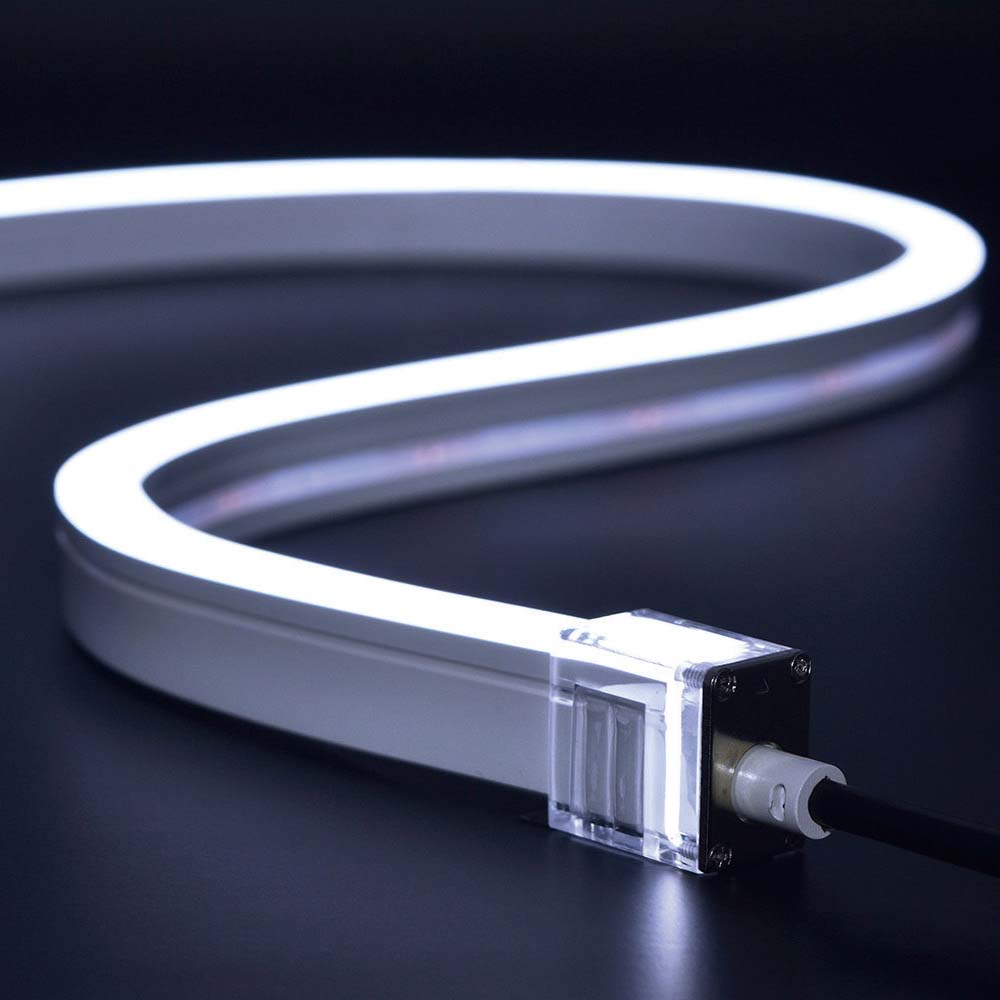

Silikon-Neonlichtstreifen 1220, seitlich biegbar, IP67 – Konstantspannung

Modell: HL-N1220V24-Cxx
Spannung

DC24V

Strom

5 W/m, 10 W/m, 15 W/m

CRI

Ra80/Ra90 Fakultativ

IP-Bewertung

IP67

Produkt Detail

— Silikon-Neonlichtleiste 1220; Seitenbeleuchtung, IP67; integriertes Extrusionsprofil;

— 24 V Gleichstrom, horizontales Biegen, 3 Ausgabemöglichkeiten: vorne/seitlich/unten;

— Biegedurchmesser: 200 mm; Querschnittsmaße: 12 mm × 20 mm (B × H); IP67;

– Beständigkeit gegen Vergilbung, UV-beständig, salz- und alkalibeständig, hochtemperaturbeständig, gleichmäßige Leuchtkraft, keine Flecken, beliebig biegbar, geeignet für die Beleuchtung im Außen- und Innenbereich;

— Spezielle Endkappe, die sich einfach montieren lässt, ohne dass Schweißarbeiten oder eine Abdichtung erforderlich sind.

— 5 Jahre Garantie.

Technische Daten

Spannung:DC24V
CRI:Ra80/Ra90 Fakultativ
Macht:5 W/m, 10 W/m, 15 W/m
Wirksamkeit (LM/W):Lichtausbeute bei 4000 K: 34,0 lm/W; Lichtausbeute bei 4000 K: 33,6 lm/W; Lichtausbeute bei 4000 K: 31,3 lm/W;
Arbeitstemperatur:-25℃~ 60℃
LED-PIN-Temperatur:Max. 65℃
Minimale Umgebungstemperatur:-25 °C
Maximale Umgebungstemperatur:50 °C, 45 °C, 35 °C
IP-Bewertung:IP67

Silikon-Neonlichtstreifen der Serie HL-N1220V24-Cxx:

21 Modelle verfügbar
NEIN.ModellCCT(K)CCT-BereichSchnitt (mm)CRISpannungStromLmMax Run
1HL-N1220V24-C212100K2000–2200 K50mm>90DC24V5 W, 10 W, 15 W131.7 / 258.7 / 360.95M
2HL-N1220V24-C242400K2300–2500 K50mm>90DC24V5 W, 10 W, 15 W150.4 / 293 / 410.15M
3HL-N1220V24-C272700K2600–2800 K50mm>90DC24V5 W, 10 W, 15 W152.7 / 303.2 / 431.75M
4HL-N1220V24-C303000K2900–3100 K50mm>90DC24V5 W, 10 W, 15 W156.7 / 307.2 / 432.35M
5HL-N1220V24-C353500K3400–3700 K50mm>90DC24V5 W, 10 W, 15 W176.9 / 345.1 / 475.45M
6HL-N1220V24-C404000K3800–4300 K50mm>90DC24V5 W, 10 W, 15 W170.1 / 335.6 / 470.15M
7HL-N1220V24-C505000 K4800–5300 K50mm>90DC24V5 W, 10 W, 15 W170 / 329.4 / 461.85M
8HL-N1220V24-C606000 K5900–6400 K50mm>90DC24V5 W, 10 W, 15 W168.2 / 328.3 / 465.15M
9HL-NS1220V24MINI-Cx2700 K/3000 K 4000 K/6000 K/8,33 mm>90DC24V5 W, 10 W, 15 W160 / 300 / 4255M / leicht zerspanbar
10HL-N1220V24-CrRot620–625 nm50mm/DC24V5 W, 10 W, 15 W73.8 / 155.4 / 204.75M
11HL-N1220V24-CgGrün515–525 nm50mm/DC24V5 W, 10 W, 15 W198.2 / 372.6 / 473.25M
12HL-N1220V24-CbBlau460–465 nm50mm/DC24V5 W, 10 W, 15 W35.2 / 69.8 / 93.35M
13HL-N1220V24-CyGelb585–595 nm50mm/DC24V5 W, 10 W, 15 W15.5 / 30.4 / 40.85M
14HL-N1220V24-CpRosa/50mm/DC24V5 W, 10 W, 15 W74.6 / 148.2 / 1995M
15HL-N1220V24-Coorange605–615 nm50mm/DC24V5 W, 10 W, 15 W60 / 110 / 1605M
16HL-N1220V24-CaCCT einstellbarWW: 2000–2300 K / W: 5600–6300 K / W+WW: 3600–4200 K50mm>90DC24V5 W, 10 W, 15 W167.4 / 353.5 / 476.35M
17HL-N1220V24-Ca(V1)CCT einstellbarWW: / W: / W+WW:62,5 mm>90DC24V5 W, 10 W, 15 W150 / 280 / 4005M
18HL-N1220V24-CrgbRGBRot: 620–625 nm / Grün: 515–525 nm / Blau: 460–465 nm62,5 mm/DC24V5 W, 10 W, 15 W86.1 / 160.2 / 200.35M
19HL-N1220V24-Crgb(V1)RGBRot: 620–625 nm / Grün: 515–525 nm / Blau: 460–465 nm83,3 mm/DC24V5 W, 10 W, 15 W95 / 185 / 2505M
20HL-N1220V24-CrgbwRGB+2700K / RGB+3000K / RGB+4000K / RGB+6000K2200–2600 K / 2400–3000 K / 3400–4000 K / 5000–5600 K62,5 mm/DC24V5 W, 10 W, 15 W110.7 , 211.2 , 301.8 / 109.3, 219, 305.4 / 109.7, 210.5, 303 / 104.6, 197.5, 2785M
21HL-N1220V24-Crgbw(V1)RGB+WRot: 620–625 nm / Grün: 515–525 nm / Blau: 460–465 nm / W (Farbtemperatur kann individuell angepasst werden)83,3 mm/DC24V5 W, 10 W, 15 W120 / 235 / 3405M

Zubehör

18 Zubehörteile verfügbar
ProduktnameBeschreibungModell-Nr.Bild
Aluprofil1 m/Stück Aluminiumprofil (17,5 × 22,9 × 1000 mm)HL-N1220-APAluprofil
flexibles Profil1 m/Stück flexibles Profil (13,5 × 18 × 1000 mm)HL-N1220-CAPflexibles Profil
BefestigungsklammerBefestigungsklammer: 1 Satz = 1 Klammer ((17,5 × 22,9 × 20 mm) + 1 Schraube)HL-N1220-MCBefestigungsklammer
Befestigungsklammer aus Edelstahl1 Stück Befestigungsklammer aus Edelstahl (12,8 × 18,9 × 20 mm) + 1 SchraubeHL-N1220-SMCBefestigungsklammer aus Edelstahl
IP67-Endkappe für PC-Anschlüsse, lötfrei, 2/3/4/5 Adern, einfarbig1 Stück lötfreie Endkappe + 1 x 30 cm schwarzes PVC-Kabel (Ausgang vorne/unten/seitlich) Bei einseitiger Stromversorgung gelten folgende Angaben zur maximalen Leistung der 2-adrigen lötfreien Endkappe: Bei 24 V Gleichstrom beträgt die maximale Lastleistung 100 W; bei 12 V Gleichstrom beträgt die maximale Lastleistung 50 W/42 W/36 W/36 W.HL-N1220-NCC2IP67-Endkappe für PC-Anschlüsse, lötfrei, 2/3/4/5 Adern, einfarbig
IP67-Endkappe für PC, lötfrei 1 Stück lötfreie Endkappe + 4 SchraubenHL-N1220-CECIP67-Endkappe für PC, lötfrei
IP67-PC-Endkappe, lötfrei, ohne Schraube, 2/3/4/5 Adern, einfarbig 1 Stück lötfreie Endkappe ohne Schraube + 1 x 30 cm schwarzer PVC-Draht (nur vorne herausführend)HL-NS1220-AEC2-V2IP67-PC-Endkappe, lötfrei, ohne Schraube, 2/3/4/5 Adern, einfarbig
IP67-Endkappe aus PC, lötfrei und ohne Schraube 1 Stück lötfreie Endkappe ohne SchraubeHL-NS1220-ACEC-V2IP67-Endkappe aus PC, lötfrei und ohne Schraube
IP67-Endkappe, 2/3/4/5 Adern, einfarbig1 Stück Silikon-Endkappe + 1 x 30 cm schwarzer PVC-Schlauch (ausgang nach vorne/unten/seitlich)HL-N1220-NCC2IP67-Endkappe, 2/3/4/5 Adern, einfarbig
IP67-Endkappe1 Stück Silikon-EndkappeHL-N1220-CECIP67-Endkappe
IP67-PVC-Kabel, schwarz, 2/3/4/5-adrig, einfarbig1 MeterHL-N1220-BC2IP67-PVC-Kabel, schwarz, 2/3/4/5-adrig, einfarbig
Wasserdichter Stecker nach IP67, 2/3/4/5-adrig, einfarbig1x 30 cm schwarzer, wasserdichter PVC-Stecker (IP67) + 1x 30 cm schwarze, wasserdichte PVC-Buchse (IP67)HL-N1220-MF2Wasserdichter Stecker nach IP67, 2/3/4/5-adrig, einfarbig
"IP67-Endkappe ohne Naht, 2/3/4/5 Adern, einfarbig“ nahtlose Endkappe + 1 x 30 cm weißer Silikonschlauch (nach vorne/unten/seitlich herausführend)HL-N1220-WNCC2"IP67-Endkappe ohne Naht, 2/3/4/5 Adern, einfarbig“
IP67-nahtlose Endkappe, 2/3/4/5 Adern, CCT einstellbarnahtlose Endkappe + 1 x 30 cm weißer Silikonschlauch (nach vorne/unten/seitlich herausführend)HL-N1220-WNCC2IP67-nahtlose Endkappe, 2/3/4/5 Adern, CCT einstellbar
IP67-Silikonkabel, weiß, 2/3/4/5-adrig, einfarbig1 MeterHL-N1220-WC2IP67-Silikonkabel, weiß, 2/3/4/5-adrig, einfarbig
Anti-Siphon-Kopf1 x Anti-Siphon-Kopf – 2/3/4/5-adrige LeitungHL-N1220-PSH2Anti-Siphon-Kopf
Wasserdichter Stecker nach IP67, 2/3/4/5-adrig, einfarbig1x 30 cm, weißes Silikon, wasserdicht nach IP67, Stecker + 1x 30 cm, weißes Silikon, wasserdicht nach IP67, BuchseHL-NS1220-WMF2Wasserdichter Stecker nach IP67, 2/3/4/5-adrig, einfarbig
Schere1 StückHL-S-1Schere

Einrichtung

Im Folgenden finden Sie eine kurze Anleitung zur Installation von Neonleuchten. Für detaillierte Installationsanweisungen für das HL-N1010V24-Cxx laden Sie bitte unser Datenblatt herunter.

Werkzeuge und Vorbereitung

Schere / Cutter

Schere / Cutter

Maßband
Maßband
Reinigungstuch/Alkohol
Reinigungstuch/Alkohol
Stromversorgung / Controller
Titel
Aluminiumprofil / Befestigungsklammern
Aluminium-Profil
Schutzhandschuhe
Schutzhandschuhe

Schritt-für-Schritt-Anleitung

Schritt 1: Planen und Messen

Bestimmen Sie den Verlegeweg und die erforderliche Länge entsprechend der Konstruktion. Vermeiden Sie bei der Verlegung scharfe Biegungen (Min. Biegedurchmesser > 6cm).

Schritt 2: Reinigen der Oberfläche

Reinigen Sie die Montagefläche mit Alkohol, um Staub und Fett zu entfernen und eine gute Haftung zu gewährleisten.

Schritt 3: Ausschneiden und Verbinden

Schneiden Sie den Streifen an den dafür vorgesehenen Markierungen ab. Verwenden Sie wasserdichte Stecker, um die Stromversorgung anzuschließen, und achten Sie dabei auf die Polarität (roter Draht ist positiv, schwarz ist negativ).

Schritt 4: Fixieren und Ableiten von Wärme

Trockener Innenbereich: Abziehen und mit der 3M-Haftfolie aufkleben. Außen-/Nassbereich: Muss mit Aluminiumprofilen und Klammern zur Wärmeableitung und zum Schutz befestigt werden.

Schritt 5: Controller-Fehlersuche

Führen Sie nach dem Anschließen der Stromversorgung einen Test durch. Überprüfen Sie die RGB-Farben und die Reaktionsfähigkeit der Fernbedienung oder der APP.

Anwendungsfälle

Wasserdichte Beleuchtung für Brücken in San Francisco

Maßgeschneiderte Lösungen

Als Originalhersteller bieten wir umfassende OEM/ODM-Dienstleistungen und können flexible Anpassungen entsprechend Ihren Projektanforderungen anbieten. Egal, ob es sich um Sondergrößen, spezifische Farbtemperaturen oder kundenspezifische Verpackungen handelt, wir können Ihre Anforderungen erfüllen.

1
Anforderung
Konfirmation
2
Schema
Entwurf
3
Muster
Produktion
4
Masse
Produktion
Grüne Fabrik
19 Jahre Erfahrung

Experte für LED-Beleuchtung mit soliden technischen Kenntnissen.

Werkzeug
24/7 technische Unterstützung

Ein professionelles Team ist jederzeit bereit, Ihre Fragen zu beantworten.

weltweit
Globale Lieferkette

Stabile Versorgung mit Rohstoffen und Logistiknetz

iso
Qualitätssicherung

Strenge Qualitätskontrolle und Zertifizierungssysteme. CE/UL/ROHS

Häufig gestellte Fragen (FAQ) zu LED-Beleuchtungslösungen

Unsere Standard-MOQ variiert je nach Produkt, in der Regel ab 100-500 Meter für LED-Streifen und COB, und 50-100 Einheiten für Wandfluter. Bitte kontaktieren Sie unser Vertriebsteam für spezifische Produkt-MOQs.

Ja, als Originalhersteller mit 19 Jahren Erfahrung bieten wir umfassende OEM/ODM-Dienstleistungen für alle unsere LED-Produkte, einschließlich kundenspezifischer Längen, CCT, Abstrahlwinkel und privater Beschriftung.

Standardbestellungen werden in der Regel innerhalb von 15-20 Arbeitstagen ausgeliefert; individuelle oder großvolumige Bestellungen benötigen je nach Komplexität und Menge in der Regel 4-6 Wochen.

Unsere Produkte werden rigoros getestet und nach internationalen Normen wie CE, RoHS und UL zertifiziert, um Qualität und Konformität für die globalen Märkte zu gewährleisten.

Helian LED bietet eine umfassende Garantie von 3 bis 5 Jahren auf die meisten unserer LED-Produkte, die Herstellungsfehler abdeckt und langfristige Zuverlässigkeit gewährleistet.

Ja, unsere LED-Streifen, COB und Wandfluter für den Außenbereich verfügen über die robuste Schutzart IP65, IP67 oder IP68 und bieten somit hervorragenden Schutz vor Wasser, Staub und rauen Umgebungsbedingungen.

Natürlich; unsere erfahrenen Ingenieur- und Vertriebsteams bieten umfassenden technischen Support, Beratung bei der Produktauswahl und Unterstützung bei der Planung komplexer Beleuchtungsprojekte.

Sie können über unsere Website, per E-Mail oder telefonisch eine Anfrage stellen; unser Vertriebsteam wird Ihnen innerhalb von 24 Stunden ein detailliertes Angebot auf der Grundlage Ihrer Projektanforderungen unterbreiten.

Mit 19 Jahren Erfahrung in der Herstellung, strengen Qualitätskontrollen, einer globalen Lieferkette und einem engagierten technischen Support ist Helian LED bestrebt, erstklassige und zuverlässige Beleuchtungslösungen zu liefern.

Da wir weltweit tätig sind, kann unser Vertriebsteam Sie mit regionalem Support verbinden oder Ihre Bestellung direkt verwalten, um einen effizienten Service und eine weltweite Lieferung zu gewährleisten.
