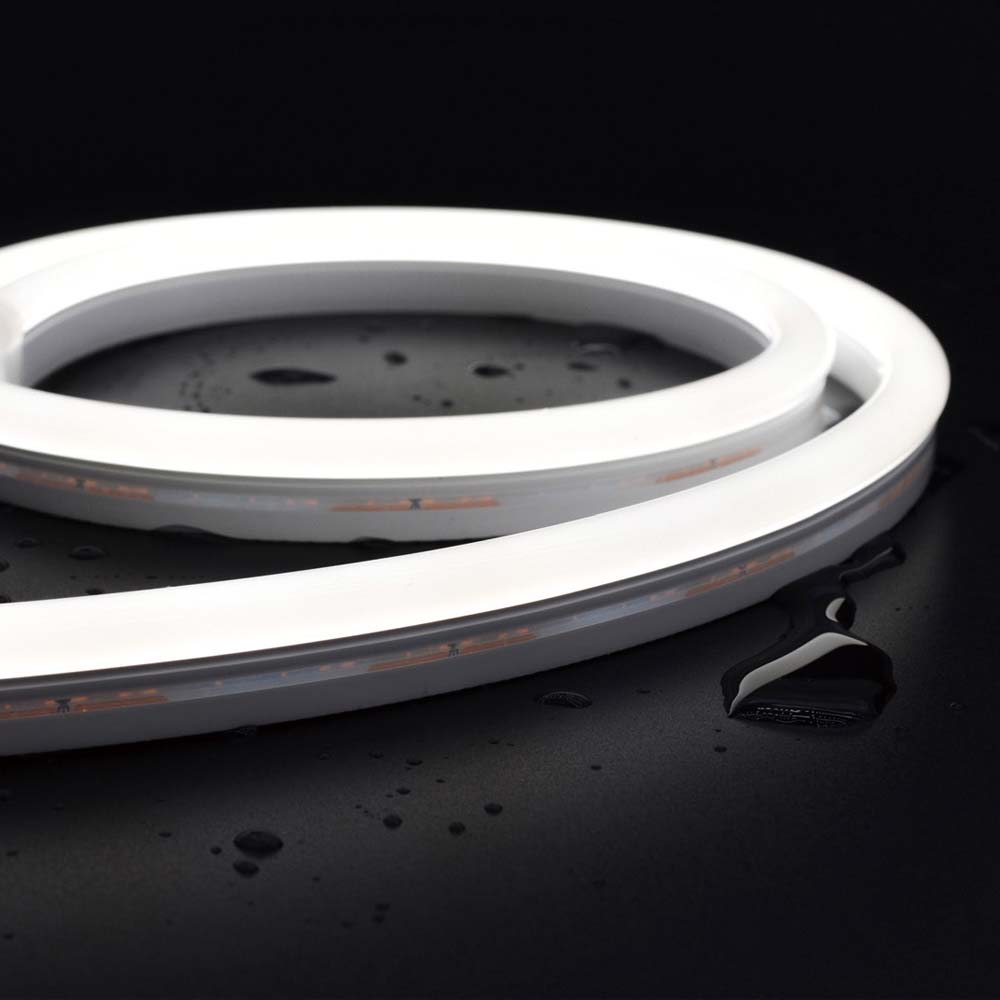

Silicone Neon Light Strip 1225 Side Lighting IP67—Constant Current
DC24V
5w/m, 10w/m, 15w/m
Ra90
IP67
Produkt Detail
— Silicone neon light strip 1225; side lighting, IP67, DC24V,horizontal bending,front way out;
— Bending diameter is 150mm; sectional size: 12mm*25mm/(W*H); IP67;
— Yellowing resistance, anti-UV,salt and alkali resistance, high temperature resistance, uniform luminescence, no facula, any bending, adapt to outdoor and indoor lighting;
— Using constant current technology; MAX powersupply at one end reaches 27 meters series connection without voltage drop, which can save much cost.
Technische Daten
| Spannung: | DC24V | LED PIN Temperature: | Max. 65℃ |
| Arbeitstemperatur: | -25℃~ 60℃ | CRI: | Ra90 |
| Macht: | 5w/m, 10w/m, 15w/m | LM/W: | Efficacy@4000K, 32LM/W; Efficacy@4000K, 31.8LM/W; Efficacy@4000K, 29.4LM/W; |
| Min Ambient Temperature: | -25°C | Max Ambient Temperature: | 50℃, 45℃, 35℃, |
Silicone Neon Light Strip HL-N1225V24-Cxx Series:
| NO. | Modell | CCT(K) | CCT Range | Cut (mm) | CRI | Spannung | Strom | Lm | Max Run |
|---|---|---|---|---|---|---|---|---|---|
| 1 | HL-N1225V24-CC21 | 2100K | 2000-2200K | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 124, 237, 332 | 27, 17, 14 |
| 2 | HL-N1225V24-CC24 | 2400K | 2300-2500K | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 139, 270, 382 | 27, 17, 14 |
| 3 | HL-N1225V24-CC27 | 2700K | 2600-2800K | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 146, 286, 400 | 27, 17, 14 |
| 4 | HL-N1225V24-CC30 | 3000K | 2900-3100K | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 144, 286, 395 | 27, 17, 14 |
| 5 | HL-N1225V24-CC35 | 3500K | 3400-3700K | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 153, 304, 428 | 27, 17, 14 |
| 6 | HL-N1225V24-CC40 | 4000K | 3800-4300K | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 160, 318, 441 | 27, 17, 14 |
| 7 | HL-N1225V24-CC50 | 5000K | 4800-5300K | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 153, 301, 423 | 27, 17, 14 |
| 8 | HL-N1225V24-CC60 | 6000K | 5900-6400K | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 159, 313, 436 | 27, 17, 14 |
| 9 | HL-N1225V24-CCr | Rot | 620-625nm | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 55.6, 123, 172 | 35, 23, 18 |
| 10 | HL-N1225V24-CCg | Grün | 515-525nm | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 181, 340.7, 426 | 27, 17, 14 |
| 11 | HL-N1225V24-CCb | Blau | 460-465nm | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 32, 61.4, 85.7 | 27, 17, 14 |
| 12 | HL-N1225V24-CCy | Gelb | 585-595nm | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 49.6, 102.5, 126.7 | 35, 23, 18 |
| 13 | HL-N1225V24-CCp | Pink | / | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 65.6, 131.7, 175.8 | 27, 17, 14 |
| 14 | HL-N1225V24-CCo | Orange | / | 50mm | ＞90 | DC24V | 5w, 10w, 15w | 55, 104 ,148 | 35, 23, 18 |
Zubehör
| Product Name | Beschreibung | Model No | Picture |
|---|---|---|---|
| Aluminum profile | 1m/pc aluminum profile (15*18.4*1000mm) | HL-N1225-AP |  |
| Clip | Clip: 1 bag = 1 x clip (15*18.4*20mm) + 1 x screw | HL-N1225-MC |  |
| IP67 end cap, 2 cores single color | 1 bag=1 x silicone end cap +1x 30cm PVC black line ( front way out ) | HL-N1225-NCC2 |  |
| IP67 end cap | 1 x silicone end cap | HL-N1225-CEC |  |
| IP67 PVC black line, 2 cores single color | 1 meter | HL-N125-BC2 |  |
| IP67 waterproof connector, 2 cores single color | 1x 30cm PVC black IP67 waterproof male + 1x 30cm PVC black IP67 waterproof female ( mark: this connector with 30cm wire, no MOQ; MOQ is 500 sets if needing customized ) | HL-N1225-MF2 |  |
| Scissor | 1 piece | HL-S-1 |  |
Einrichtung
Im Folgenden finden Sie eine kurze Anleitung zur Installation von Neonleuchten. Für detaillierte Installationsanweisungen für die , laden Sie bitte unser Spezifikationsblatt herunter.
Werkzeuge und Vorbereitung
Schere / Cutter
Schritt-für-Schritt-Anleitung
Schritt 1: Planen und Messen
Bestimmen Sie den Verlegeweg und die erforderliche Länge entsprechend der Konstruktion. Vermeiden Sie bei der Verlegung scharfe Biegungen (Min. Biegedurchmesser > 6cm).
Schritt 2: Reinigen der Oberfläche
Reinigen Sie die Montagefläche mit Alkohol, um Staub und Fett zu entfernen und eine gute Haftung zu gewährleisten.
Schritt 3: Ausschneiden und Verbinden
Schneiden Sie den Streifen an den dafür vorgesehenen Markierungen ab. Verwenden Sie wasserdichte Stecker, um die Stromversorgung anzuschließen, und achten Sie dabei auf die Polarität (roter Draht ist positiv, schwarz ist negativ).
Schritt 4: Fixieren und Ableiten von Wärme
Trockener Innenbereich: Abziehen und mit der 3M-Haftfolie aufkleben. Außen-/Nassbereich: Muss mit Aluminiumprofilen und Klammern zur Wärmeableitung und zum Schutz befestigt werden.
Schritt 5: Controller-Fehlersuche
Führen Sie nach dem Anschließen der Stromversorgung einen Test durch. Überprüfen Sie die RGB-Farben und die Reaktionsfähigkeit der Fernbedienung oder der APP.
Anwendungsfälle
Maßgeschneiderte Lösungen
Als Originalhersteller bieten wir umfassende OEM/ODM-Dienstleistungen und können flexible Anpassungen entsprechend Ihren Projektanforderungen anbieten. Egal, ob es sich um Sondergrößen, spezifische Farbtemperaturen oder kundenspezifische Verpackungen handelt, wir können Ihre Anforderungen erfüllen.
